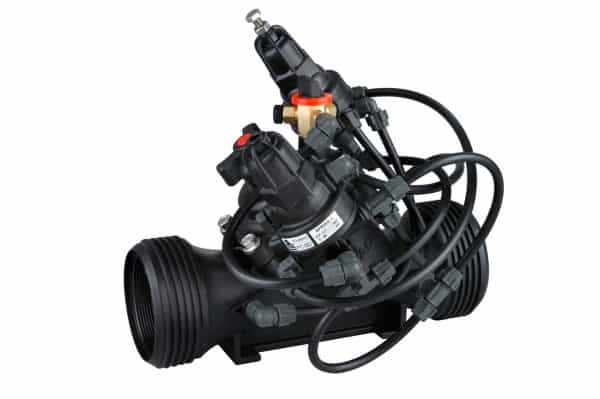

Vanne de régulation de débit et de réduction de pression IR-172-bDZ
La vanne de régulation de débit et de réduction de pression BERMAD est une vanne de régulation à commande hydraulique, actionnée par une membrane, qui limite la demande du système et réduit la pression en aval à des valeurs maximales constantes prédéfinies.
- Régulation du débit hydraulique par la pression de ligne
-Limite le taux de remplissage et la sur-demande du consommateur
-Protection du système en aval
- Régulation par pilotes de réduction de pression asservis réglables et à deux voies
-Hystérésis très faible
-Réglage facile du débit et de la pression
- Vanne en plastique de conception industrielle
-Extrêmement durable, résistant aux produits chimiques et à la cavitation
- Corps de vanne en « Y » hYflow avec conception « Look Through »
-Capacité de débit très élevée – Faible perte de pression
- Membrane monobloc FST (Flexible Super Travel) et clapet guidé
-Régulation précise et stable avec une fermeture en douceur
-Requiert une faible pression d’actionnement
-Évite l’érosion et la déformation de la membrane
- Débitmètre interne à « conduit de pression différentielle »
-Aucune pièce mobile
-Gain d’espace et simplification de l’installation
Applications
types
- Contrôle de remplissage des canalisations
- Systèmes de réduction de pression
- Systèmes à consommateurs multiples indépendants
- Système assujetti a des variations de pression
[1] Le modèle BERMAD IR-172-bDZ protège le système d’alimentation contre les débits excessifs,
limite le taux de remplissage et la sur-demande des consommateurs,
et établit une zone de pression supérieure réduite.
[2] Électrovanne BERMAD modèle 210-N1
[3] Réducteur de pression BERMAD modèle 1½’’-PRV; DN15
[4] Brise-vide BERMAD modèle ½’’-ARV; DN15
