כיצד פועל שסתום פליטת אוויר?
השקיה
פורסם:
עודכן ב:
מהי הפונקציה של שסתום אוויר?
שסתום פליטת אוויר משמש בדרך כלל במערכות מים או השקיה כדי להבטיח שכל כיסי האוויר הכלואים במערכת ישתחררו באופן אוטומטי, ובכך למקסם את ביצועי המערכת. כיסי אוויר הכלואים בצנרת עלולים לגרום להפסדי עומד מוגברים ולהפחתה בספיקה אם האוויר אינו משתחרר ביעילות.
שסתום שחרור האוויר משמש גם במהלך ניקוז הצנרת, למקסום זרימת המים החוצה, ובו בזמן להבטיח שהצינור לא יהיה נתון לתנאי ואקום.
הוא גם מתוכנן לשחרר אוטומטית כל אוויר כלוא שמצטבר בנקודות הגבוהות במהלך העברת המים, ובכך למקסם את יעילות הצנרת.
לבסוף, לשסתומי אוויר יש פוטנציאל לגרום להלם מים בתנאי הפרדת עמוד מים או בקצבי מילוי גבוהים מדי של הצינור. שסתומים המצוידים במנגנון מניעת מילוי מהיר (RFP) מבטיחים כי לא ניתן למלא את הצינור בקצב בלתי מבוקר העלול לגרום להלם מים.
צפו באנימציה הבאה כדי לראות את הפונקציה הזו בפעולה:
מהם הרכיבים העיקריים של שסתום שחרור אוויר?
- גוף המגוף

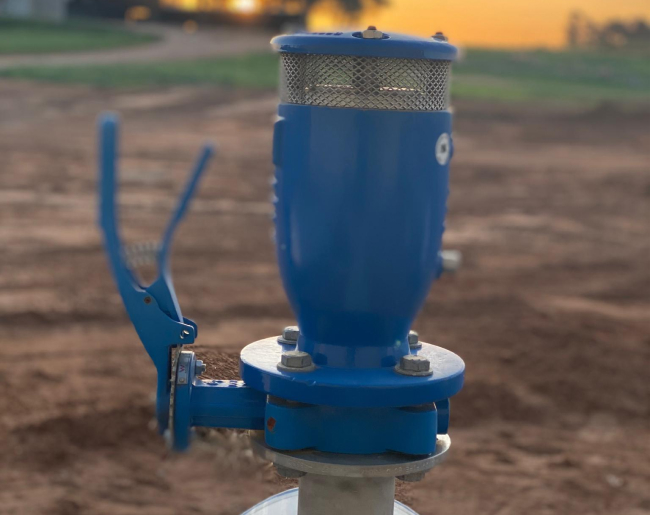

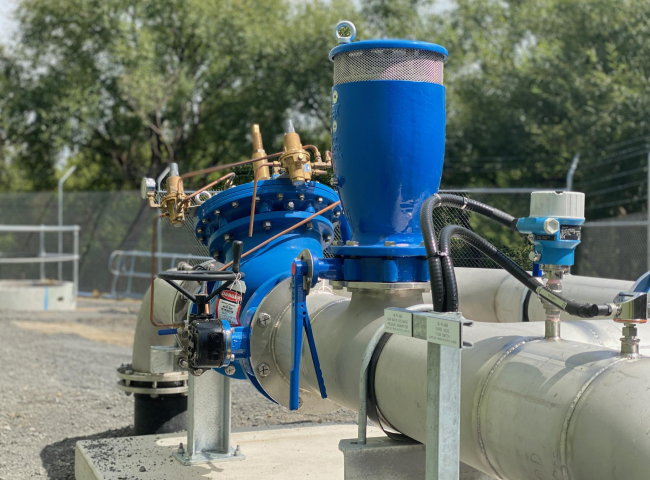

גוף המגוף הייחודי מברזל ספרודאלי הוא קומפקטי ומכיל את המצופים הפנימיים והמנגנון העליון. גוף המגוף מתוכנן כך שפתח הכניסה נקי לחלוטין ממסילות למצוף, דבר המאפשר התקנת מגופי פרפר ישירות מתחת לשסתום האוויר ללא פגיעה בביצועים. לכל גוף מגוף יש ברז ניקוז תחתון מנירוסטה 316SS המוגן מפני חבלה, המאפשר לנקז ולבדוק את המגוף במהירות ובבטיחות. - מכלולי מצוף פנימיים
כל המצופים הפנימיים מיוצרים ממוט פוליפרופילן, מה שמבטיח שהם לעולם לא ישנו את המסה או הצורה שלהם. כל המצופים מונחים ומיוצבים במקביל לגוף באמצעות ארבעה צלעות הכוונה בגוף המגוף, מה שמבטיח שלא יוסטו הצידה.
עיצוב שסתום האוויר Fox-RFP של CSA משלב מגוון אלמנטים המסייעים ביצירת שסתום אוויר משולב עם מנגנון למניעת מילוי מהיר.
שלושת המצופים מסייעים ביצירת שלוש הפונקציות הכלליות:
- מצוף נחיר גדול
מאפשר כניסת אוויר ופליטה במהלך מילוי וניקוז. - מצוף נחיר קטן
מצוף הנחיר הקטן מכיל את תת-מערכת הנחיר, ומבטיח שהמגוף ישחרר אוטומטית כל אוויר כלוא כאשר הצינור מלא ונוצר כיס אוויר בתוך המגוף. - מצוף עליון RFP
במהלך מילוי הצנרת מצוף זה יישאר פתוח כדי לאפשר מילוי הצינור בקצב מבוקר. אם קצב היציאה יעלה על קצב עבודה בטוח, הוא יעלה מיד ויחנוק את פליטת האוויר לקצב הפעלה בטוח, ובכך ימנע הלם מים. - תושבת עליונה
תושבת נירוסטה בדרגת 316S מאכלסת בצורה חכמה את טבעות ה-O, אשר יוצרות את האטימה בין התושבת למצוף. - יציאת רשת ומכסה
למגוף רשת נירוסטה המונעת כל אפשרות של מזהמים חיצוניים מלפגוע במצופים הפנימיים, ומרחיקה מזיקים ועכבישים מתחתית המכסה. המכסה מברזל ספרודאלי עמיד במיוחד, מגן על המצופים מקרני שמש ישירות וחזק מספיק לעמוד עליו במקרה שהותקן בתוך בור מגופים.
כיצד להפעיל את שסתום שחרור האוויר
האנימציה הבאה מדגישה את התכונות והתועלות וכן את אופן פעולת פונקציות שסתום שחרור האוויר שתוארו לעיל.
מחפשים תמיכה נוספת? אנחנו כאן כדי לעזור.
כאן בברמד, אנו מחויבים לספק את המידע הדרוש לכם בנוגע למוצרים, טכנולוגיה ומערכות הפעלה. לכן אנו מחויבים להבטיח שלמשתמשי שסתומי האוויר של CSA יהיה את המידע הטוב ביותר על תפקוד כל מוצרינו.
צפו בסרטון קצר המסביר כיצד לנקות ולתחזק את שסתום האוויר CSA Fox-RFP בשטח:
אם יש לך שאלות נוספות, דרוש לך מידע נוסף, או ברצונך לדון בכל היבט טכני של שסתום שחרור האוויר, תוכל:
- בקר בדף מגופי Fox-RFP שבו נמצאים כל הנתונים, כולל דפי נתונים, סיוע הנדסי, שרטוטי CAD דו-ממדיים ותלת-ממדיים, מדריכים, מחקרי מקרה, חלקי חילוף וסרטוני הפעלה.
- בקרו במתקן ההדרכה של ברמד לקבלת הדרכה מעשית על מגוף מקטין לחץ
- פנה למשרד המכירות הקרוב אליך לשיחה עם צוות ברמד המיומן.
- השתמשו בתמיכה בשטח בזמן אמת לסיוע בהפעלה של כל מגוף.
אם ברצונך לצבור ניסיון מעשי בנושא שסתום שחרור אוויר, תוכל לבקר במרכז ההדרכה של ברמד הקרוב אליך להדגמה פרונטלית.
