Soluzioni di controllo del flusso per sistemi HVAC a pressione variabile

I sistemi di pompaggio a portata variabile stanno diventando il sistema HVAC preferito per i nuovi edifici di oggi. E, sempre più spesso, i sistemi di riscaldamento e raffreddamento a volume costante vengono convertiti in sistemi a portata variabile negli edifici esistenti per sfruttare il risparmio energetico che possono offrire.

Tuttavia, il risparmio e le prestazioni dei sistemi a portata variabile dipendono fortemente dalla capacità di controllare la portata in tutto il sistema. Sistemi di circolazione dei fluidi HVAC efficienti ed efficaci richiedono soluzioni di controllo della portata che regolino le portate in tutto il sistema al fine di controllare e mantenere correttamente la temperatura in tutti gli ambienti climatizzati.

<< Scarica la brochure sul Sistema Integrato di Riduzione della Pressione di BERMAD >>

Importanza del controllo della portata nei sistemi con portata eccessiva

Un problema comune legato alla portata che può verificarsi nei sistemi HVAC è la portata eccessiva nei rami di distribuzione. Una portata eccessiva in un ramo significa che l’energia viene deviata verso un ramo a scapito di un altro, causando una distribuzione squilibrata del controllo del calore.

Uno scarso controllo della portata influisce sulle prestazioni del sistema in due modi: facendo funzionare le apparecchiature al di fuori della portata di progetto efficiente e producendo condizioni climatiche ambientali scomode che spingono gli occupanti a reagire sprecando energia.

Bilanciare la portata è fondamentale sia in termini di funzionamento che di efficienza. Un sistema bilanciato è quello in cui il flusso del fluido attraverso ciascuna batteria del sistema rientra in un intervallo di più o meno il 10 percento rispetto alla portata di progetto, fornendo la giusta quantità di calore o aria raffreddata. Quando le portate sono troppo basse, le batterie non condizioneranno adeguatamente. Quando il flusso sulle batterie è troppo alto, si spinge più acqua del necessario attraverso il sistema, con conseguenti perdite per attrito.

Quando un sistema è soggetto a portate basse, potrebbe non fornire un riscaldamento o raffreddamento sufficiente in tutte le aree, causando lamentele da parte degli occupanti. D’altra parte, un calore o raffreddamento eccessivo dovuto a portate elevate potrebbe indurre gli occupanti a contrastare il sistema HVAC, ad esempio aprendo una finestra, con conseguente spreco di energia.

Controllare la portata significa scegliere la valvola giusta

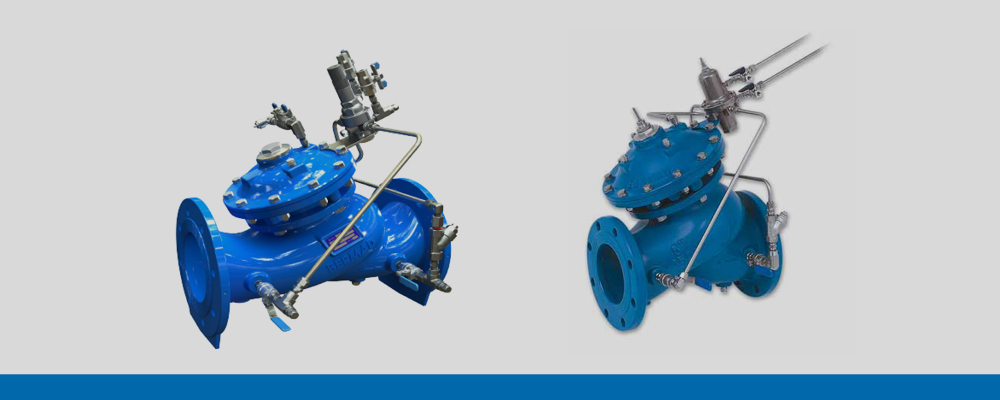

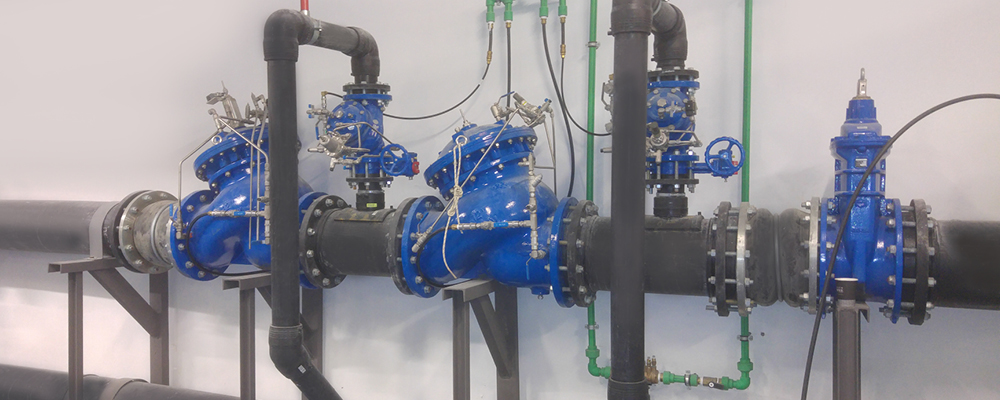

Le valvole automatiche di regolazione della portata aiutano a garantire che ogni scambiatore di calore disponga della portata corretta in ogni momento e in tutte le condizioni di carico. BERMAD offre una gamma di valvole a diaframma pilotate di medie e grandi dimensioni che includono una valvola pilota più piccola che funge da meccanismo di rilevamento per il regolatore principale più grande. La valvola pilota non modifica la propria calibrazione in risposta alle portate nella valvola principale, rendendo la valvola indipendente dalla pressione e migliorandone la precisione complessiva.

Il Model 770-U di BERMAD è una valvola di controllo azionata idraulicamente a diaframma che mantiene una portata massima preimpostata, indipendentemente dalle variazioni di pressione del sistema. Queste caratteristiche proteggono il sistema da deviazioni significative rispetto all’intervallo di portata previsto, che possono interrompere l’alimentazione del fluido a una o più sezioni del sistema, causando la perdita di riscaldamento e raffreddamento in diverse sezioni di un edificio e potendo danneggiare i componenti del sistema a causa di portate elevate ed erosione.

In un altro scenario, il sistema potrebbe soffrire di una domanda molto bassa se la portata scende al di sotto della portata minima di progetto specificata. Quando ciò accade, il sistema può andare in corto circuito causando il congelamento del refrigeratore o il surriscaldamento della caldaia. Questo scenario potrebbe provocare un guasto catastrofico del sistema, sottolineando l’importanza di un efficace controllo della portata. Per questo motivo, le valvole a due vie dovrebbero includere la capacità di mantenere una pressione differenziale minima preimpostata tra le linee di distribuzione e di raccolta, salvaguardando la portata minima del sistema per proteggere le batterie e alleviare la pressione eccessiva. La valvola di sostentamento pressione differenziale 736 di BERMAD offre una soluzione a questo problema. Installata come bypass tra la linea di mandata e quella di ritorno, la BERMAD 736 rileva la pressione in entrambe le linee e si apre quando la pressione differenziale tra loro raggiunge il valore alto preimpostato. Questa apertura controllata di un bypass consente una circolazione minima dell’acqua nel sistema e offre il vantaggio aggiuntivo di un avvio rapido del sistema.

Un caso diverso e opposto può verificarsi quando la domanda è troppo alta. In queste circostanze, i rami a bassa resistenza potrebbero assorbire la maggior parte della portata a scapito degli altri rami. La valvola riduttrice di pressione differenziale 726 di BERMAD, se installata in linea con le unità fan coil o lo scambiatore di calore, rileva la pressione prima e dopo lo scambiatore di calore e si modula per chiudersi quando la pressione differenziale raggiunge un valore basso preimpostato. Questa restrizione aggiuntiva sulla linea garantisce che la portata attraverso i rami a bassa resistenza sia limitata, in modo che gli altri rami forniscano calore sufficiente ai loro utenti.

Queste sono solo tre delle numerose valvole offerte da BERMAD per i sistemi HVAC di oggi. Le valvole BERMAD sono altamente affidabili, semplici da utilizzare, riducono i costi energetici e offrono funzionalità aggiuntive che consentono la personalizzazione per soddisfare le esigenze di qualsiasi sistema. Per saperne di più sulle soluzioni di controllo della portata HVAC di BERMAD, contatta Nimrod oggi stesso.
