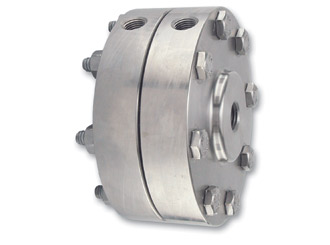

Diafragma de separación Modelo 35d

Este dispositivo se utiliza para aislar y proteger las cámaras sensoras de presión de los pilotos (y manómetros) contra los efectos de sustancias corrosivas, y de los líquidos altamente viscosos o con sólidos en suspensión. Tiene dos cámaras separadas por un diafragma. La presión captada del sistema se introduce en una de las cámaras, aplicando una fuerza sobre el diafragma, que la transmite a la segunda cámara. La segunda cámara y la cámara sensora del piloto están conectadas y llenas de un líquido estable y no agresivo.
