Flotador vertical de 2 niveles y 4 vías #66

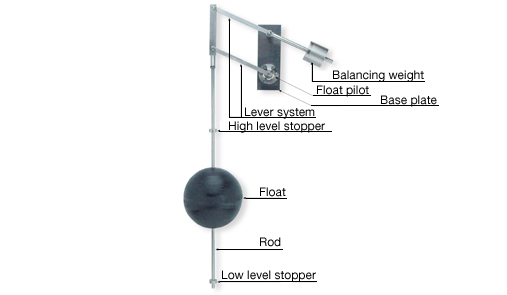

Este flotador vertical de 2 niveles, ajustable, de "última posición" y de 4 vías está accionado por el deslizamiento del flotador a lo largo del conjunto de la varilla, hacia abajo y hacia arriba, que determina la posición del piloto de flotador. Cuando el flotador se encuentra entre los topes ajustables, superior e inferior, la válvula principal permanece en su última posición. El piloto de flotador dirige el flujo y la presión entre sus aberturas:

•
  Cuando el flotador empuja el tope superior hacia arriba, conecta la abertura “P” con “C1” y la abertura “C2” con “V”.

•
  Cuando el flotador hala el tope inferior hacia abajo, conecta la abertura “P” con “C2” y la abertura “C1” con “V”.

La varilla extensible debe estar equilibrada mediante contrapesos instalados en el sistema de la palanca, en función de la longitud de la varilla y la presión del sistema.
