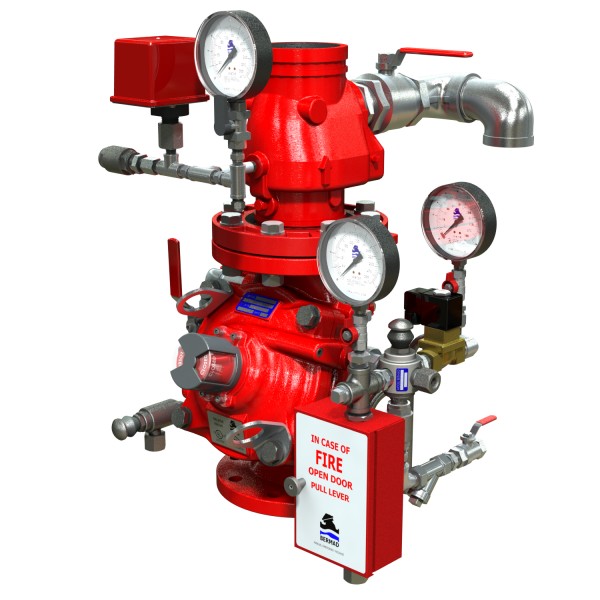

Sistemas de preacción "double interlock", Sistema de apertura eléctrico - eléctrico FP 400Y – 7BM

  En el Modelo FP 400Y 7BM de BERMAD se utiliza una válvula de diluvio elastomérica, diseñada específicamente para sistemas avanzados de protección contra incendios
según las normativas más recientes del sector. El sistema de preacción "double interlock" es adecuado para el uso en sistemas que requieren mantener el agua fuera de la tubería de aspersión mientras no se hayan activado un dispositivo eléctrico de detección y un aspersor (emisor). Los sistemas eléctrico-eléctricos "double interlock" están constituidos por aspersores automáticos conectados a una tubería de aspersión seca con un interruptor de baja presión de aire, junto con un sistema de detección eléctrico suplementario, ambos conectados a un panel de control de activación eléctrica en la zona de intersección. El sistema de preacción Modelo FP 400Y-7BM admite agua en la tubería de aspersión solamente cuando el dispositivo de detección y el sistema supervisado indican simultáneamente al panel de control que active la válvula de solenoide. Se proporciona una función de prevención de inundaciones mediante una válvula de retención instalada en la línea, que genera una cámara intermedia abierta a la atmósfera utilizando un dispositivo de goteo normalmente abierto. A título opcional, la válvula 400Y 7BM se ofrece con un indicador visual de posición de válvula de un cuarto de giro, disponible con interruptores de límite para el monitoreo a distancia de la posición de la válvula.

Características y ventajas del producto
  • Seguridad y fiabilidad
❑Actuación segura y sencilla, largamente comprobada ❑Selladura mediante resistente diafragma elastomérico de una sola pieza - Tecnología VRSD ❑ Cámara intermedia de prevención de inundaciones Trayectoria de flujo ininterrumpida y libre de obstáculos ❑Sin piezas mecánicas móviles
  • Alto rendimiento
❑ Muy alta eficiencia de caudal ❑Libre paso del agua, cuerpo en Y- ❑Aprobada para PN20 / 300psi
  • Mantenimiento rápido y sencillo
❑Mantenimiento en línea ❑La tapa se desmonta con rapidez ❑llaves de drenaje montadas sobre pivote* * no incluye válvulas de 2”
Aplicaciones típicas del producto
Aplicaciones típicas
  • Almacenamiento de materiales expuestos a daños por agua
  • Sistemas expuestos a temperaturas de congelamiento
  • Salas de computación y electrónica
  • Bibliotecas, museos y archivos


Instalación del sistema

La instalación típica de la válvula Modelo 400Y-7BM de BERMAD incluye el accionamiento automático a través de una válvula de solenoide y un panel de control de activación eléctrica. El accionamiento solamente tiene lugar cuando el panel de control recibe simultáneamente señales eléctricas de un sistema eléctrico de detección de incendios y de un relé o interruptor sensibles a la baja presión. Cuando está abierta y equipada con un interruptor de límite, la válvula puede enviar una señal de retroalimentación a un sistema de captación de posición de válvulas remotas. Una válvula de retención y un dispositivo de goteo instalados en la línea generan una cámara intermedia abierta a la atmósfera para prevenir inundaciones mientras la válvula permanezca cerrada.   7BM_Page_03_HiRes_REV01
