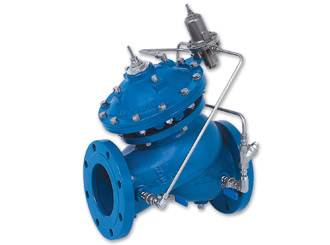

Válvula de alivio/sostenedora de presión IR-730
La válvula de alivio/sostenedora de presión Modelo 730 es una válvula de control de operación hidráulica, accionada por diafragma, que puede realizar cualquiera de las dos funciones. Intercalada en la línea, sostiene una presión mínima predeterminada aguas arriba (retropresión), sin que le afecten las fluctuaciones de caudal o de presión aguas abajo. Si se instala como válvula de circulación, alivia las presiones excesivas en la línea, superiores a la máxima predeterminada.
- Accionada por la presión en la línea – Operación independiente
- Disco de cierre balanceado – Alta capacidad de alivio
- Mantenimiento sencillo en línea
- Cámara doble
- Reacción moderada de la válvula
- Diafragma protegido
- Diseño flexible – Permite incorporar funciones adicionales
- Variedad de accesorios – Perfecta adaptación
- En «Y» o angular, cuerpo ancho – Mínima pérdida de presión
- Flujo semirrecto, no turbulento
- Asiento elevado de acero inoxidable – Resistencia a los daños por cavitación
- Cavidad libre de obstáculos – Absoluta confiabilidad
- Tapón regulador V-Port – estabilidad con bajos caudales
Aplicaciones típicas
Salvaguardia del caudal mínimo de la bomba
La válvula Modelo 730 alivia la sobrepresión provocada por la descarga excesiva de la bomba en los períodos de escasa demanda. Para mantener una presión de descarga constante,
la diferencia entre el caudal bombeado y la demanda de los consumidores puede ser recirculada a la succión de la bomba.
