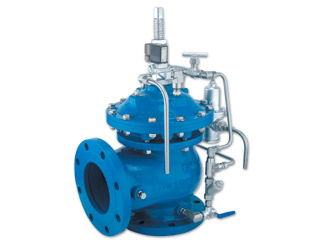

Válvula de control anticipadora de onda Modelo 735-55-M

La válvula anticipadora de onda con control de solenoide Modelo 735-55-M es una válvula instalada fuera de la línea, de operación hidráulica y accionada por diafragma. La válvula se abre inmediatamente en reacción a cualquier interrupción del suministro eléctrico, aun antes de la caída de presión generada por la súbita parada de la bomba. Mediante la preapertura de la válvula se disipa la onda de alta presión de retorno y así se elimina el golpe de ariete. Al percibir la presión en la línea, la válvula modelo 735-55-M se cierra con suavidad y herméticamente en cuanto lo permite la función de alivio, evitando la onda de cierre. Esta válvula sirve también para aliviar la presión excesiva en el sistema.

Características y ventajas del producto
  • Sustituye a los tanques de aire
    • Alivio de la onda de presión, apertura segura
    • Mínimo mantenimiento
    • Ahorra espacio
    • Menores costos de inversión y mantenimiento
    • Especialmente económica para altas presiones nominales
  • Control de solenoide
    • Cableado poco costoso
    • Amplia gama de presiones
  • Accionada por la presión en la línea
    • No requiere motor
    • Accionamiento hidráulico ajustable
  • Cámara doble
    • Cierre moderado (sin golpes de ariete)
    • Diafragma protegido
  • Mantenimiento sencillo en línea
  • Cavidad libre de obstáculos – Absoluta confiabilidad
  • Disco de cierre balanceado – Alta capacidad de caudal
Aplicaciones típicas del producto

Aplicaciones típicas

En este sistema, una batería de bombas abastece a la línea principal a través de un distribuidor. La válvula Modelo 735-55-M:
  • Elimina la onda de presión al interrumpirse el suministro eléctrico
  • Permite conmutar entre bombas en funcionamiento sin ondas de presión
  • Se cierra suavemente en función del ajuste del piloto
El control de solenoide es particularmente ventajoso cuando:
  • la presión estática es inferior a 3 bar (45 psi)
  • la línea de descarga es corta y el período crítico de la onda es de menos de 3 segundos
  • se prefiere el control eléctrico por razones de mantenimiento
