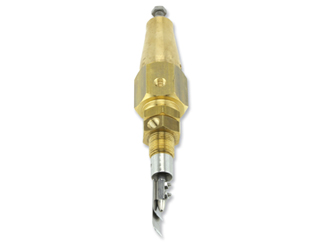

Piloto limitador de caudal Servo, tipo paleta, Modelo PC-70-M

En esta válvula piloto limitadora de caudal se combinan todas las funciones principales de un circuito de control de 2 vías con los elementos de un circuito de control de 3 vías. Se trata de un piloto de acción directa, accionado por una paleta posicionada dentro del flujo. Si la demanda aumenta por encima del valor de calibración, la mayor fuerza dinámica del flujo mueve la paleta, que a su vez empuja a los accesorios de control internos del piloto contra la fuerza del resorte. Esto aumenta el flujo a la cámara de control, lo que causa el cierre de la válvula limitando el caudal en el sistema al valor calibrado en el piloto. Gracias al diseño interno exclusivo de este piloto, la velocidad de respuesta de la válvula principal aumenta y disminuye dinámicamente de forma directamente proporcional a la discrepancia entre el caudal real y los caudales de ajuste.

Aplicaciones típicas del producto

Aplicaciones típicas

  •  Válvulas de control de caudales tamaños 1½-10”
  •  Válvulas de control de caudal y reductoras de presión tamaños 1½-10”
  •  Válvulas de control de nivel y caudal tamaños 1½-10”
  •  Válvulas de control antirrotura tamaños 1½-10” (Modificadas para accesorios de control de 3 vías PC-70-X-M)
