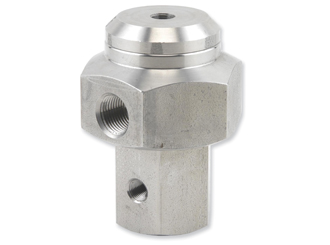

Relé hidráulico de 3 vías (HRV-3)

La HRV-3 se utiliza como relé y acelerador de señales hidráulicas, de modo que la apertura y el cierre de válvulas de gran tamaño son significativamente más rápidos. En respuesta al estado de la presión en la cámara de control, la HRV-3 dirige el flujo y la presión entre sus aberturas de la siguiente manera: En respuesta a la presión aplicada a la cámara de control, la HRV-3 conecta la abertura “0” con la abertura “2”.
En respuesta a la presión descargada de la cámara de control, la HRV-3 conecta la abertura “2” con la abertura “1”. La presión de la línea se aplica a la cámara de control de la HRV-3 a través de un solenoide u otro dispositivo.

Características y ventajas del producto
Materiales Cuerpo y tapa
  •  Latón niquelado
  •  Acero inox. 316
Elastómeros
  •  NBR
Piezas húmedas
  •  Latón y acero inoxidable
  •  Acero inox. 316
Orificio
  •  3/8" (9 mm)
Presión nominal:
  •  21 bar (300 psi)
Factor de caudal Cierre: Aberturas 0 a 2 y 1 a 2: Kv 1.2 (Cv 1.4) Apertura Aberturas 2 a 1 y 2 a 0: Kv 1.0 (Cv 1.2) Conexiones
  •  3/8" NPT
