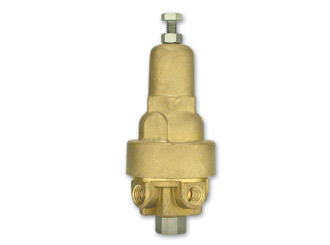

Modelo PC-3Q-P Válvula piloto de alivio rápido de presión

En esta válvula piloto se combinan en un solo conjunto todas las funciones principales de un circuito de control de 2 vías. Esta es una válvula de acción directa, accionada por un diafragma que reacciona a las variaciones de presión, tendiendo a alcanzar el equilibrio con la fuerza prefijada del resorte (muelle). El piloto se abre cuando la presión aguas arriba sube por encima del valor de ajuste o SET. Una restricción interna limita el flujo aguas arriba para suavizar el cierre y simplificar el circuito de control.

Características y ventajas del producto
Características
  •  Restricción interna
Aplicación
  •  Tamaños de la válvula de alivio de presión 11/2-4”
Datos técnicos Presión nominal: 16 bar (230 psi) Temperatura de trabajo: Agua hasta 80°C (180°F) Factor de caudal: Kv 0.75 (Cv 0.88) Materiales estándar: Cuerpo y tapa: Latón Elastómeros: NBR (Buna N) Piezas internas: Acero inoxidable y latón Resorte: Acero galvanizado Materiales opcionales: Piezas metálicas: Acero inoxidable
