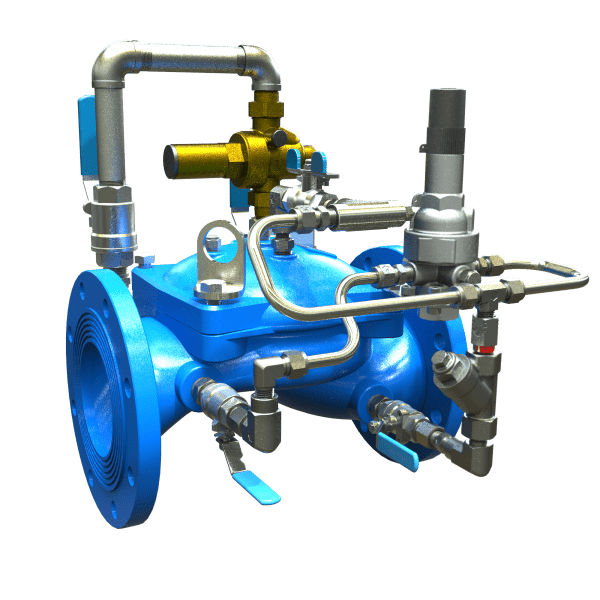

Válvula redutora de pressão com desvio de fluxo fora do pico BC-420-2B-P

Válvula de controle de redução de pressão operada hidraulicamente que reduz a pressão superior a montante para diminuir a pressão constante a jusante, independentemente da flutuação da demanda ou variação da pressão a montante. O modelo inclui um desvio de fluxo fora do pico regulado com uma válvula redutora de pressão de ação direta montada no corpo da válvula. As válvulas da série BERMAD 400 são válvulas globo operadas hidraulicamente, simples e confiáveis, com corpo hidrodinâmico de passagem plena, proporcionando um caminho de fluxo sem obstruções e desempenho superior. O conjunto do diafragma rolante balanceado das válvulas é vulcanizado com uma construção robusta de disco de vedação radial, atuando como a única peça móvel das válvulas.

Recursos e benefícios do produto

Materiais de construção de alta qualidade garantem uma operação confiável e duradoura
A área de orifício da válvula de passagem plena e o corpo hidrodinâmico asseguram um caminho de fluxo desobstruído e perda de pressão mínima com dano por cavitação baixa
Diafragma rolante totalmente suportado e equilibrado – baixa pressão de atuação e excelente desempenho de regulagem de baixo fluxo
Operação garantida após longos períodos de espera
Design simples baseado em três componentes principais — manutenção em linha fácil e simplificada, no local, com tempo de paralisação mínimo
Piloto de 2 vias e circuito de controle que detecta continuamente a pressão a jusante e controla imediatamente a válvula de acordo, fornecendo modulação de pressão estável, confiável e precisa sob uma ampla faixa de condições de taxa de fluxo e pressão
Acionado por pressão da linha – operação independente, não requer energia externa.
O piloto ajustável no local permite a calibração simples e fácil do nível de pressão necessário
Desvio integrado – estabilidade em ampla faixa de fluxos

Aplicações típicas do produto

Controle de pressão das linhas de abastecimento de água potável em edifícios operando em condições moderadas
Proteção contra pressão excessiva de linhas de abastecimento de plástico de baixo grau em edifícios
Proteção das linhas de abastecimento principais de edifícios altos, onde as zonas inferiores do edifício estão expostas a pressão excessiva
Em paralelo, ramais redundantes e ciclados onde sistemas de abastecimento de água ininterruptos são necessários
Quando uma única válvula precisa atender a uma ampla variedade de fluxos

Observação: Faixa de pressão de saída de 1-6 bar; 15-90 psi. Estação de redução de pressão, com válvulas BERMAD BC-420-2B-P para reduzir a alta pressão de entrada a um ponto de ajuste inferior a jusante, um ramal paralelo redundante para minimizar a possibilidade de corte total de água. O desvio de baixo fluxo incorporado economiza na instalação de outro pequeno ramal de fluxo. Para obter informações sobre os outros produtos BERMAD neste sistema, consulte a folha de dados do produto para o BERMAD BC-43Q-P e BERMAD BC-70F-P.
