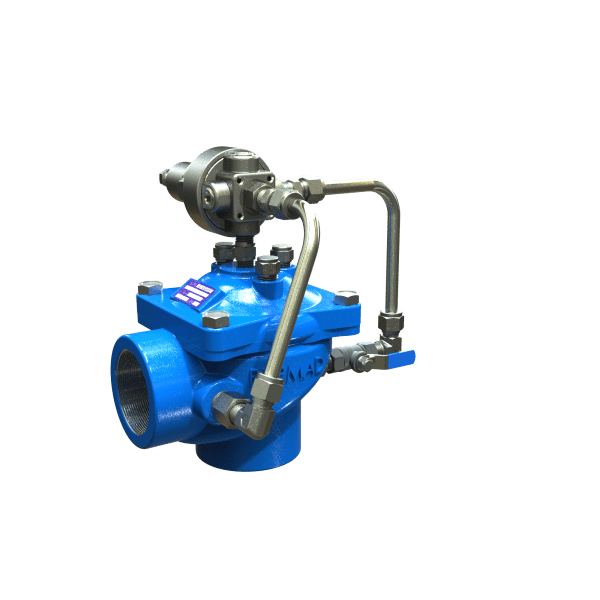

Válvula de Alívio Rápido de Pressão BC-43Q-P

Válvula de Alívio Rápido de Pressão acionada por diafragma e operada hidraulicamente que alivia a pressão excessiva do sistema quando a pressão aumenta acima de um valor predefinido.
Ela responde de forma imediata e precisa, e com alta repetibilidade, a um aumento da pressão do sistema abrindo-se completamente. Ela também fornece um fechamento suave estanque.
As válvulas da série BERMAD 400 são válvulas globo operadas hidraulicamente, simples e confiáveis, com corpo hidrodinâmico de passagem plena, proporcionando um caminho de fluxo sem obstruções e desempenho superior.
O conjunto do diafragma rolante balanceado das válvulas é vulcanizado com uma construção robusta de disco de vedação radial, atuando como a única peça móvel das válvulas.

  • Materiais de construção de alta qualidade garantem uma operação confiável e duradoura
  • A área de orifício da válvula de passagem plena e o corpo hidrodinâmico asseguram um caminho de fluxo desobstruído e perda de pressão mínima com dano por cavitação baixa
  • Diafragma rolante totalmente suportado e equilibrado – baixa pressão de atuação e excelente desempenho de regulagem de baixo fluxo
  • Operação garantida após longos períodos de espera
  • Design simples de três componentes principais – manutenção em linha fácil e simples no local com tempo de inatividade mínimo
  • O circuito piloto e de controle bidirecional oferece uma resposta imediata e precisa a súbitas variações de pressão
  • O piloto ajustável no local permite a calibração simples e fácil do nível de pressão necessário
  • A indicação de falha do sistema serve como indicação visual para o pessoal de manutenção de condições anormais de operação que exigem atenção imediata

Aplicação típica

  • Proteção contra ruptura e proteção contra os efeitos da pressão extrema em linhas de alimentação de água potável em edifícios
  • Alívio de pressão excessiva em estações de bombeamento de água potável
  • Válvula de segurança que protege contra alta pressão em sistemas de redução de pressão de água potável
  • Onde é necessária a operação moderada dos sistemas de alívio de pressão
