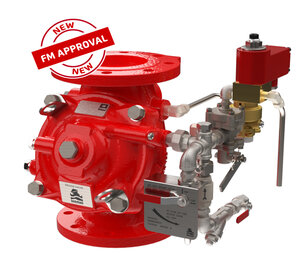

Válvula de Dilúvio de Controle Eletropneumático de Pressão com Restauração Local FP-400Y-6DC-H
O Modelo BERMAD 400Y-6DC-H é uma válvula de dilúvio elastomérica hidráulica, controlada pela pressão da linha e projetada especificamente para sistemas avançados de proteção contra incêndio e os mais recentes padrões da indústria.
A 400Y-6DC-H é ativada por uma queda na pressão pneumática causada tanto pela ativação de um sprinkler na linha piloto seca quanto por um sinal elétrico para a válvula solenoide de 3 vias.
A 6DC-H também pode ser ativada remotamente, tanto pneumaticamente quanto eletricamente. Uma vez aberta, a 6DC-H trava na posição aberta, até ser restaurada localmente.
Quando aberta, uma válvula piloto redutora de pressão integrada regula a válvula principal para manter uma pressão de jusante predefinida, precisa e estável.
O indicador opcional da posição da válvula pode incluir um interruptor de limite apropriado para sistemas de monitoramento de incêndio e gás.
A 400Y-6DC-H é ideal para sistemas de bocais abertos com uma alta pressão de abastecimento de água. Ela está disponível com componentes elétricos para se adequar a qualquer local perigoso.
- Segurança e confiabilidade
❑ Acionamento simples, comprovado e à prova de falhas
❑ Peça inteiriça, vedação robusta de diafragma elastomérico – tecnologia VRSD
❑ Caminho de fluxo ininterrupto, livre de obstáculos
❑ Sem peças mecânicas móveis
❑ Fecha com um comando remoto
❑ Garante uma pressão de jusante precisa e estável da água
❑ Interruptores de limite da posição da válvula (opcional)
- Alto desempenho
❑ Eficiência de fluxo muito alta
❑ Corpo tipo “Y” com fluxo de passagem direta
❑ Aprovada para PN 25 bar/365 psi
- Projetada para proteção contra incêndio
❑ Distância de face a face padronizada conforme a ISO 5752, EN 558-1
❑ Atende às exigências dos padrões da indústria
- Manutenção rápida e fácil
❑ Reparo em linha
❑ Remoção rápida e fácil da tampa
❑ Válvulas de drenagem de montagem giratória*
* sem incluir válvulas de 1½” e 2”
Aplicações típicas
- Sistemas de circuitos de plugues fusíveis
- Sistemas automáticos de aspersão de água
- Aplicações de espuma
- Suprimentos para água corrosiva
- Abastecimento de água de alta pressão
- Sistema de detecção de redundância dupla
Instalação do Sistema
Uma instalação típica do modelo BERMAD 400Y-6DC-H conta com acionamento automático por meio de uma válvula de relé pneumático universal, acionada por um circuito de plugues fusíveis.
Ela também pode ser acionada eletricamente por um sinal de um sistema de controle de incêndio e gás ou um botão de emergência em campo.
Uma vez aberto, o piloto de relé URV-M travará mecanicamente, mantendo a 400Y-6DC-H aberta, até que seja restaurada localmente.
A válvula piloto redutora de pressão integrada na guarnição garante uma pressão de jusante precisa, predefinida e estável da água.
Quando equipada com um interruptor de limite, a válvula pode enviar um sinal de retorno a um sistema de monitoramento remoto da posição da válvula.
