Válvula de Controle de Nível FP-450-80

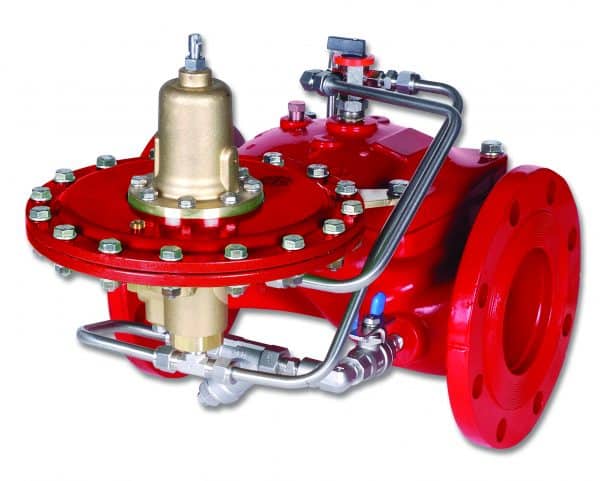

A Válvula de Controle de Nível Modelo FP-450-80 é uma válvula de controle controlada hidraulicamente e acionada por diafragma, que fecha com o nível alto predefinido do reservatório e abre completamente em resposta a uma queda de nível de aproximadamente um metro, conforme detectado pelo piloto de altitude de 3 vias montado na válvula principal.
- Acionada pela pressão da linha — operação independente
- Piloto de altitude binível
- Sem boia, instalação simples
- Operação liga/desliga
- Apropriado para água de baixa qualidade
- Diafragma vulcanizado totalmente suportado
- Disco de vedação radial robusto
- Diafragma protegido
- Acionamento restrito dinamicamente
- Fechamento antigolpe
- Diafragma rolante balanceado
- Alta capacidade de vazão
- Pressão de abertura e fechamento exigida muito baixa
- Instalação externa
- Fácil acesso à válvula
- Fácil ajuste de nível
- Menos desgaste
- Reparo em linha — fácil manutenção
- Design flexível — fácil inclusão de recursos
Aplicações típicas
Torres de água de dois níveis
O Modelo FP-450-80 detecta a altura manométrica estática do nível da água no tanque por meio de um piloto de alta sensibilidade. Para fazer isso de forma precisa, a extremidade do tubo de detecção precisa estar conectada a um “ponto inerte” no fundo do tanque. O tubo de drenagem fornece esse “ponto inerte”, um local não influenciado pela velocidade do fluxo como no enchimento e na descarga dos tubos.
Operação
A Válvula de Controle de Nível Modelo FP-450-80 é uma válvula de controle controlada hidraulicamente e acionada por diafragma, que fecha com o nível alto predefinido do reservatório e abre completamente em resposta a uma queda de nível de aproximadamente um metro, conforme detectado pelo piloto de altitude de 3 vias montado na válvula principal.
