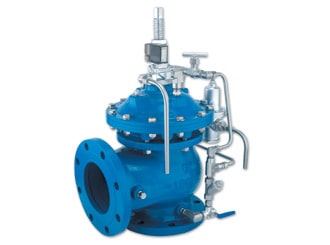

Válvula de Controle Antecipadora de Onda Modelo 735-55-M

A Válvula Antecipadora de Onda Controlada por Solenoide Modelo 735-55-M é uma válvula fora de linha, operada hidraulicamente e acionada por diafragma. A válvula abre imediatamente em resposta a qualquer interrupção no fornecimento de energia elétrica, até mesmo antes da queda de pressão associada com a parada abrupta da bomba. A válvula pré-aberta dissipa a onda de alta pressão de retorno, eliminando o onda. Detectando a pressão da linha, o Modelo 735-55-M fecha suavemente, de forma estanque, tão rápido quanto a característica de alívio permitir, enquanto previne o onda de fechamento. A válvula também alivia a pressão excessiva do sistema.

  • Substitui os recipientes de ar de onda
    • Alivia ondas, abertura à prova de falhas
    • Manutenção mínima
    • Economia de espaço
    • Baixos custos de investimento e manutenção
    • Especialmente econômico para maiores classificações de pressão
  • Controlada por solenoide
    • Cabeamento de baixo custo
    • Ampla gama de pressões
  • Acionada por pressão da linha
    • Sem necessidade de motor
    • Acionamento hidráulico ajustável
  • Câmara dupla
    • Fechamento moderado da válvula (sem surtos)
    • Diafragma protegido
  • Reparo em linha — fácil manutenção
  • Passagem plena, livre de obstáculos — confiabilidade indiscutível
  • Disco de vedação balanceado — capacidade de alta vazão

Aplicações típicas

Nesse sistema, uma bateria de bombas alimenta a linha principal por meio de um tubo de distribuição. O Modelo 735-55-M:

  • Elimina ondas no caso de interrupção no fornecimento de energia elétrica
  • Permite a troca livre de surtos entre bombas em funcionamento
  • Fecha suavemente de acordo com o ajuste do piloto

O controle de solenoide é especialmente vantajoso quando:

  • A pressão estática for menor que 3 bar (45 psi)
  • A linha de descarga for curta, e o tempo crítico da onda for inferior a 3 segundos
  • O controle elétrico for preferível devido a considerações de manutenção
