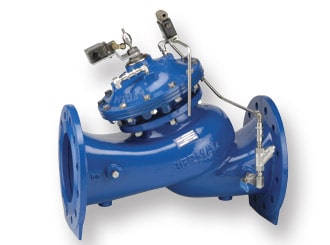

Válvula de Controle da Bomba de Reforço Modelo 740Q

A Válvula de Controle da Bomba de Reforço 740Q é uma válvula de retenção ativa de câmara dupla operada hidraulicamente e acionada por diafragma, que abre completamente ou fecha em resposta a sinais elétricos. Ela isola a bomba do sistema durante a ativação e desativação da bomba para evitar surtos na tubulação.

  • Acionada por pressão da linha
    • Operação independente
    • Sem necessidade de motor
    • Vedação estanque de longo prazo
  • Controlada por solenoide
    • Cabeamento de baixo custo
    • Ampla gama de pressões e tensões
    • Normalmente Aberta ou Normalmente Fechada
  • Função de retenção (tipo acionada por mola)
    • Substitui a válvula de retenção dimensionada à linha
    • Fechamento mecânico à prova de falhas
  • Reparo em linha — fácil manutenção
  • Câmara dupla
    • Abertura (opção “B”) e fechamento totalmente eletrônicos
    • Característica de abertura e fechamento antigolpe
    • Diafragma protegido
  • Disco de vedação balanceado — capacidade de alta vazão
  • Design flexível — fácil inclusão de recursos hidráulicos

Aplicações típicas

Nesse sistema, uma bateria de bombas alimenta a linha principal por meio de um tubo de distribuição. O Modelo 740Q, instalado a jusante de cada bomba:
  • Impede a geração de surtos em vez de minimizar danos causados por surtos
  • Fornece ativação e desativação livre de surtos de bombas complementares
  • Permite a troca livre de surtos entre bombas em funcionamento
  • Retarda a reação da bomba primária de velocidade variável à bomba complementar de velocidade única ficando em linha ou fora de linha.
