Single Floor Installation

This animation describes the operation of Integrated self supported BERMAD’s Pressure Reduction system in water supply of high-rise building, which is divided into few pressure zones.

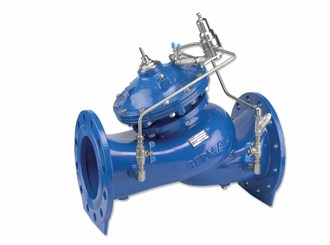

Válvula reductora de presión BC-720ES-P

Esta válvula de control de operación hidráulica reduce la presión alta aguas arriba a una presión menor y constante aguas abajo, sin que le afecten las fluctuaciones en la demanda o en la presión aguas arriba. Las válvulas de la serie 700 de BERMAD son válvulas en forma de globo, de operación hidráulica, que se presentan en la forma estándar oblicua (Y) o en diseño angular (A).Constan de un cuerpo hidrodinámico para una trayectoria de flujo sin interferencias; el conjunto del asiento y actuador de cámara doble puede desmontarse fácilmente del cuerpo de la válvula como una pieza integral. Las válvulas de la serie 700ES poseen una excelente capacidad de modulación altamente efectiva para aplicaciones con grandes diferencias de presión, y han sido diseñadas para funcionar con mínimo riesgo de cavitación y sin ruidos molestos, aun en condiciones difíciles.

  • Los materiales de construcción de excelente calidad aseguran una operación fiable y resistente a largo plazo
  • El avanzado y duradero diseño de peso ligero asegura un mínimo riesgo de daños por cavitación y evita los ruidos aun en condiciones de funcionamiento difíciles e intensivas
  • Actuador de cámara doble, totalmente operativo aun con presiones muy bajas, incluso una acción opcional de apertura y cierre totales con presión cero en la línea; reacción suave e inmediata de la válvula sin golpes de ariete al cierre.
  • El diseño equilibrado, simple y casi libre de mantenimiento incluye un actuador que puede desmontarse fácilmente del cuerpo de la válvula como una pieza integral, con un mínimo periodo de inactividad.
  • El asiento desmontable facilita el mantenimiento sobre la línea
  • El piloto de 2 vías y el circuito de control captan constantemente la presión aguas abajo e inmediatamente controlan a la válvula en función de la misma, para proporcionar una modulación de presión fiable, precisa y estable en una amplia variedad de condiciones de caudal y presión.
  • Modulación de la presión por la fuerza hidráulica de la presión en la línea - no se requiere ninguna fuente externa de energía.
  • El piloto y el circuito de control construidos con materiales resistentes y favorables al medio ambiente aseguran un funcionamiento fiable y a largo plazo.

Aplicaciones típicas

  • Para el control de presiones en líneas de suministro de agua potable en edificios, con duras condiciones de funcionamiento y uso intensivo, donde el mantenimiento preciso y estable de la presión es esencial
  • En las líneas principales de suministro de rascacielos, donde las zonas bajas se exponen a presiones excesivas.
  • En ramales redundantes paralelos donde se requiere un sistema de suministro de agua ininterrumpido
  • En la proximidad de áreas residenciales y de oficinas en las que deben evitarse en lo posible los ruidos y las operaciones de mantenimiento
