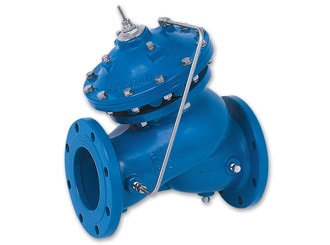

Válvula reductora de presión proporcional IR WW-720-PD
La válvula de reducción proporcional de la presión Modelo 720-PD es una válvula de control de operación hidráulica accionada por diafragma, que reduce la mayor presión aguas arriba a una menor presión aguas abajo manteniendo una proporción fija.
- Accionada por la presión en la línea – Operación independiente
- Elegante sencillez
- Altamente rentable
- Fácil mantenimiento
- Un mínimo de accesorios externos
- Variedad de proporciones – Perfecta adaptación
- Válvula de retención incorporada – Sustituye a la válvula de retención del tamaño de la línea
- Mantenimiento sencillo en línea
- Cámara doble
- Reacción moderada de la válvula
- Diafragma protegido
- Diseño flexible – Permite incorporar funciones adicionales con facilidad
- Flujo semirrecto, no turbulento
- Asiento elevado de acero inoxidable – Resistencia a los daños por cavitación
- Cavidad libre de obstáculos – Absoluta confiabilidad
- Tapón regulador (V-Port) -Estabilidad con bajos caudales
Aplicaciones típicas
La válvula reductora de presión proporcional Modelo 720-PD tiene dos aplicaciones típicas:
- Largas líneas cuesta abajo:
- Los sistemas A1 y A2 impiden que la presión en la línea cuesta abajo sobrepase la presión nominal.
- Sistemas con grandes diferencias de presión:
- El sistema B aminora los daños por cavitación y el nivel de ruido distribuyendo la carga de la alta diferencia de presiones.
- En el sistema C se ilustra la protección de una válvula de circulación contra las grandes diferencias de presión y su consecuencia: la cavitación.
- El sistema D está diseñado para proteger una válvula de control de nivel contra elevadas diferencias de presión.
