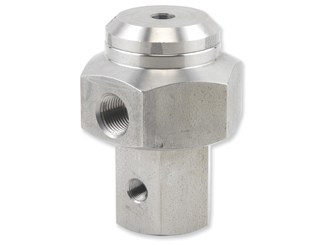

Relé hidráulico de 3 vías (HRV-3)

La HRV-3 se utiliza como relé y acelerador de señales hidráulicas, de modo que la apertura y el cierre de válvulas de gran tamaño son significativamente más rápidos. En respuesta al estado de la presión en la cámara de control, la HRV-3 dirige el flujo y la presión entre sus aberturas de la siguiente manera: En respuesta a la presión aplicada a la cámara de control, la HRV-3 conecta la abertura “0” con la abertura “2”. En respuesta a la presión descargada de la cámara de control, la HRV-3 conecta la abertura “2” con la abertura “1”. La presión de la línea se aplica a la cámara de control de la HRV-3 a través de un solenoide u otro dispositivo.
