Vannes de préaction pour la protection incendie (Clone)

Un incendie peut causer d’innombrables dégâts matériels. Mais parfois, l’eau d’extinction peut endommager autant les objets protégés que le feu lui-même. Cela concerne notamment les salles informatiques, les archives cinématographiques, les musées et autres zones sensibles à l’humidité. Dans ces espaces où une fausse alerte peut être catastrophique et où le déploiement de l’eau doit être limité à la seule zone de l’incendie, plutôt qu’à l’ensemble du bâtiment ou de la pièce, il peut être judicieux d’utiliser un système de protection incendie à préaction.

Qu’est-ce qu’un système de préaction ?

NFPA 13 – « Un système de sprinkleurs utilisant des sprinkleurs automatiques raccordés à un réseau de tuyauterie contenant de l’air, qui peut ou non être sous pression, avec un système de détection supplémentaire installé dans les mêmes zones que les sprinkleurs »

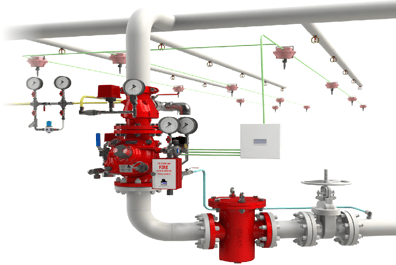

Dans un système de sprinkleurs à préaction, il y aura normalement des dispositifs de détection supplémentaires et des sprinkleurs automatiques fermés sensibles à la chaleur, fixés à la tuyauterie du système remplie d’air ou d’azote dans la zone protégée.

Un avantage des sprinkleurs automatiques thermosensibles fermés utilisés dans les systèmes de préaction est que, lorsqu’ils sont ouverts par une source de chaleur localisée, ils ne laissent entrer l’eau que dans la zone où se trouve l’incendie. Cela évite d’inonder de grandes surfaces de la zone protégée comme cela pourrait être le cas avec un système déluge, et les dégâts des eaux sont généralement limités à la seule zone de l’incendie.

Les systèmes de sprinkleurs à préaction maintiennent la tuyauterie de la zone protégée sèche. Au lieu d’eau, la tuyauterie des sprinkleurs est remplie d’air ou d’azote. Cela fait de certains systèmes à préaction le choix privilégié pour la protection des zones exposées au gel, comme les installations de réfrigération.

Différents systèmes de préaction utilisent des modes d’activation variés pour la vanne principale et la libération de l’eau dans la zone protégée via les sprinklers. Le choix du système de préaction dépend des priorités du concepteur concernant le niveau ou le type de protection requis.

Types de systèmes de préaction

Il existe trois types de systèmes de préaction :

Préaction à double verrouillage

NFPA 13 « Admet l’eau dans la tuyauterie des sprinkleurs lors du déclenchement à la fois des dispositifs de détection et des sprinkleurs automatiques »

Dans un système à double verrouillage, le dispositif de détection électrique doit être activé en même temps qu’une chute de la pression d’air maintenue dans la canalisation fermée du réseau de sprinklers automatiques, dès qu’au moins un sprinkler est déclenché par une source de chaleur, avant que l’eau ne soit libérée dans la tuyauterie des sprinklers.

Dans le cas où seul le dispositif de détection électrique est activé ou seul le pressostat d’air dans la tuyauterie des sprinklers est activé, la vanne principale restera fermée et la tuyauterie des sprinklers restera sèche.

Les systèmes de préaction à double verrouillage offrent une protection supplémentaire contre les dégâts d’eau inutiles au cas où l’un des dispositifs de détection serait activé accidentellement ou par défaillance, comme cela pourrait se produire en cas de rupture de tuyau, de choc ou de casse d’un sprinkler automatique, ou de défaut électrique dans le dispositif de détection de chaleur/incendie. Ainsi, les systèmes de préaction à double verrouillage sont souvent installés dans des lieux où sont entreposés des équipements de grande valeur ou irremplaçables. Par exemple, les salles informatiques, les bibliothèques, les musées ou les galeries d’art.

Les systèmes de préaction à double verrouillage contiennent de l’air ou de l’azote dans la tuyauterie de la zone protégée et ne remplissent la tuyauterie d’eau que si celle-ci doit être déployée pour un incendie. Pour cette raison, ils sont également utilisés lorsque la zone protégée est soumise à des conditions de gel, car des tuyaux remplis d’eau gèleraient rapidement et bloqueraient le réseau de sprinklers. Dans de tels cas, on utilise souvent de l’azote sous pression, car contrairement à l’air, l’azote ne contient pas d’humidité susceptible de s’accumuler, de geler et de bloquer les sprinklers. Un avantage supplémentaire de l’azote est qu’il n’y aura pas d’oxydation ni de corrosion à l’intérieur de la tuyauterie.

La principale limitation des systèmes de préaction à double verrouillage réside dans le temps nécessaire à l’eau pour atteindre l’incendie, car la tuyauterie est sèche et doit se remplir avant que l’eau n’arrive sur le feu. Ce fait limite la taille ou le volume des réseaux de tuyauterie utilisant des systèmes de préaction à double verrouillage.

Préaction à simple verrouillage

NFPA 13 « Admet l’eau dans la tuyauterie des sprinklers lors de l’activation des dispositifs de détection »

Le système de préaction à simple verrouillage est conçu pour réduire le temps nécessaire à l’application de l’eau d’extinction tout en offrant une certaine protection contre un déploiement accidentel de l’eau dans la zone protégée.

Comme le système à double verrouillage, la vanne à simple verrouillage utilise un dispositif de détection électrique supplémentaire et des sprinkleurs automatiques. Elle est également conçue pour être un système à tuyauterie sèche, les tuyaux étant normalement remplis d’air ou d’azote plutôt que d’eau.

Dans un système à simple verrouillage, le dispositif de détection supplémentaire aura généralement une température de déclenchement inférieure à celle des sprinkleurs automatiques. Le système à simple verrouillage est conçu pour ne pas attendre l’activation des sprinkleurs automatiques pour ouvrir la vanne principale, comme le ferait un système à double verrouillage, mais ouvrira la vanne principale afin de remplir la tuyauterie des sprinkleurs avec de l’eau. Ainsi, dès que l’incendie devient suffisamment chaud pour déclencher un sprinkler automatique, l’eau sera immédiatement déployée dans la zone concernée, sans aucun délai.

Les systèmes de préaction à simple verrouillage sont généralement utilisés dans des endroits où la sensibilité aux dégâts d’eau est moindre que dans les cas nécessitant un système à double verrouillage et où une réponse rapide en cas d’incendie est souhaitée (par exemple, pour la protection des personnes dans une galerie ou une bibliothèque).

Préaction non-verrouillée

NFPA 13 « Admet l’eau dans la tuyauterie des sprinkleurs lors du déclenchement des dispositifs de détection ou des sprinkleurs automatiques »

Un système de préaction sans verrouillage fonctionne de manière très similaire à un système à verrouillage simple, dans la mesure où, si le dispositif de détection supplémentaire est activé, la vanne principale s’ouvre et permet à l’eau de pénétrer dans la tuyauterie des sprinklers, prête à être libérée vers la source de chaleur dès que la température est suffisante pour activer les sprinklers automatiques. La différence avec un système sans verrouillage est que, si seuls les sprinklers automatiques sont activés, la vanne principale s’ouvre et libère l’eau dans la zone protégée sans attendre la confirmation du dispositif de détection électrique. Il en résulte un système moins précautionneux.

Dans un système sans verrouillage, si une vanne de sprinkler est accidentellement cassée, contrairement aux systèmes à simple ou double verrouillage, le système sans verrouillage ouvrira la vanne et permettra à l’eau de pénétrer dans la tuyauterie du système, libérant ainsi de l’eau dans la zone protégée. Par conséquent, la protection contre une fausse alerte entraînant le déversement d’eau dans la zone protégée est considérablement réduite.

Les avantages d’un système sans verrouillage par rapport à un système à verrouillage simple sont discutables

Choisir le système de préaction approprié

Les systèmes de vannes de préaction sont plus coûteux qu’un système de vanne déluge ordinaire car ils sont plus complexes et nécessitent un nombre nettement plus important de composants pour fonctionner correctement. Cependant, le type de protection qu’ils offrent en fait le système privilégié dans de nombreuses applications.

La véritable valeur d’un système de préaction réside dans la protection des biens qui seraient gravement endommagés par l’eau aussi bien que par le feu, et/ou dans la garantie de la fonctionnalité et la prévention de dommages ou d’opérations de maintenance coûteux sur les canalisations en cas de gel. Le choix du système de préaction à utiliser dépend de l’évaluation des avantages et des inconvénients de chaque système, en tenant compte de la nature de la zone protégée et de ce qu’elle abrite.

Le double verrouillage offre la meilleure protection contre les fausses alertes. Cependant, il existe un problème de délai dans les systèmes de préaction qui utilisent une canalisation sèche dans la zone protégée. Cette préoccupation est résolue en limitant la taille de ces systèmes, ce qui permet d’assurer une arrivée d’eau plus rapide. Dans une zone plus vaste ou lorsque la sécurité des personnes est en jeu, il est possible de choisir un système à simple verrouillage afin de minimiser le délai en cas de départ de feu.

Avantages des vannes de préaction BERMAD

BERMAD propose plusieurs options de vannes de préaction intégrant nos vannes de déluge série 400. Les avantages d’une vanne BERMAD incluent :

• Fiabilité : Les vannes de préaction BERMAD ne comportent aucune pièce mécanique mobile et intègrent des caractéristiques de conception uniques qui assurent un niveau de performance élevé, une longue durée de vie et un temps d’arrêt minimal.
• Gain de temps : Toutes les vannes de préaction doivent être testées et réinitialisées périodiquement. La réinitialisation d’une vanne à clapet prend beaucoup de temps. Les vannes hydrauliques peuvent être réinitialisées très facilement en environ 1/10^e du temps, ce qui réduit considérablement le coût et la durée de la maintenance. De plus, nos vannes peuvent être inspectées rapidement et facilement simplement en retirant le couvercle, sans qu’il soit nécessaire de démonter ou de retirer la vanne de la conduite.
• Grande capacité de débit (série 400Y) : Les systèmes de préaction intégrant la vanne de déluge modèle 400Y bénéficient de l’avantage de la grande capacité de débit offerte par cette vanne.

Pour plus d’informations sur les vannes de préaction BERMAD, ou pour obtenir de l’aide dans le choix du meilleur système de préaction pour votre application, contactez-nous pour être mis en relation avec un représentant BERMAD dans votre région.
