Électrovannes : un composant essentiel des systèmes de déluge pour la protection incendie

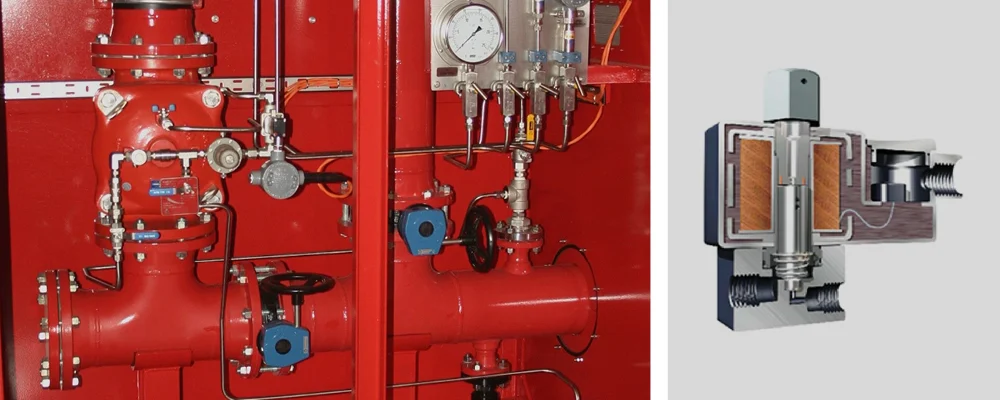

Toutes les vannes de déluge sont des vannes à commande automatique, actionnées par l’eau. La fonction principale de la vanne à solénoïde est de libérer la vanne de contrôle. Chaque vanne de déluge à commande électrique doit être certifiée par Underwriter Laboratories (UL) et/ou FM Global (FM) et doit être homologuée avec un solénoïde spécifique conformément à la norme. Les normes UL et FM sont très strictes et doivent être respectées. De nombreux utilisateurs optent pour des vannes moins coûteuses qui ne possèdent pas ces certifications. Les utilisateurs ne comprennent pas l’importance de ces normes, la signification des certifications et la raison pour laquelle des tests rigoureux sont effectués afin de garantir que les vannes ne défaillent pas. Les conséquences d’une défaillance de vanne peuvent aller de dommages aux locaux et aux équipements jusqu’à une catastrophe majeure.

<< En savoir plus sur les Solénoïdes de Bermad >>

Les principales exigences de performance à remplir pour obtenir la certification sont énumérées ci-dessous :

Underwriter Laboratories : 429A

Ces exigences couvrent les vannes électriques destinées à être utilisées dans les systèmes de protection incendie tels que les systèmes de sprinklers installés conformément à la norme relative à l’installation des systèmes de sprinklers, NFPA13.

Les vannes doivent répondre aux exigences de performance suivantes :

• Test de fonctionnement en surpression – Des échantillons de vannes doivent être installés sur une conduite d’alimentation, avec une pression appliquée à deux fois la pression différentielle maximale de fonctionnement des vannes à leur tension nominale.
• Essai de fonctionnement en sous-tension – Une vanne à commande électrique doit fonctionner comme prévu lorsqu’elle est soumise à l’essai de sous-tension. Les vannes doivent être installées sur une conduite d’alimentation sous pression à la pression maximale nominale et alimentées à 65 % de la tension nominale.

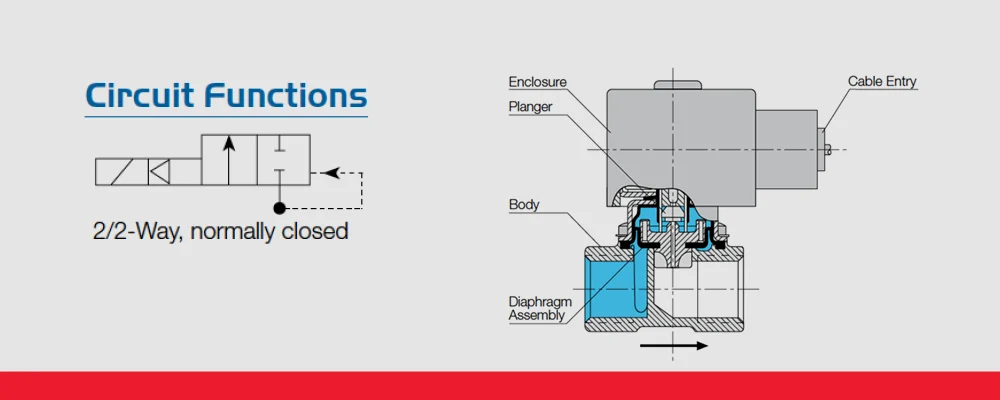

En fonctionnement continu normal, le solénoïde est normalement hors tension. Tant qu’aucune alimentation n’est appliquée, la vanne de déluge reste fermée et étanche. En cas d’incendie ou de test, la vanne à solénoïde est alimentée et activée en position de déclenchement, soit par le système de détection automatique, soit par un opérateur appuyant sur le bouton de commande à distance.

FM Global : 1011/1012/1013

Les vannes doivent répondre aux exigences de performance suivantes :

• Variation de la tension – La vanne doit s’ouvrir et se fermer correctement à 85 et 110 pour cent de la tension nominale de 24 VDC. La vanne doit fonctionner à la pression maximale nominale à 85 % de la tension nominale.
• Fréquence de cycle – Les électrovannes doivent être capables d’effectuer 20 000 cycles à la pression nominale maximale sans fuite, usure excessive, dommage ou défaillance d’aucun composant de la vanne.
• Corps de vanne – Test hydrostatique : Les corps de vanne doivent être soumis à une pression d’essai hydrostatique quatre fois supérieure à la pression nominale de service. Aucun éclatement, fissure ou déformation permanente ne doit être visible sur le corps de vanne à l’issue de ce test.
• Fuite au siège – Une électrovanne de chaque taille soumise à l’approbation doit être soumise à une pression hydrostatique de deux fois la pression de service nominale du système à l’entrée de la vanne pendant cinq minutes. La vanne normalement fermée (NC) doit être hors tension et fermée pour ce test. Il ne doit y avoir aucune fuite au siège ni aucun dommage à la suite de ce test.

BERMAD propose toutes les certifications d’organismes (UL, FM ou une combinaison de UL & FM) selon les spécifications du client ou telles que déterminées par les assureurs. Il est important de noter que les certifications pour les zones dangereuses peuvent être différentes de UL ou FM. Quel que soit l’organisme certificateur, la certification pour zone dangereuse est distincte de l’homologation de la vanne. La classification de zone d’une installation spécifique de vanne déluge varie en fonction de la partie de l’installation à protéger.

En savoir plus sur la fonction de la vanne déluge, sa structure et son utilité sur le blog de protection incendie de BERMAD.

Pour plus d’informations sur les solénoïdes et les certifications, contactez un représentant BERMAD.
