This animation describes the operation of Integrated self supported BERMAD’s Pressure Reduction system in water supply of high-rise building, which is divided into few pressure zones.

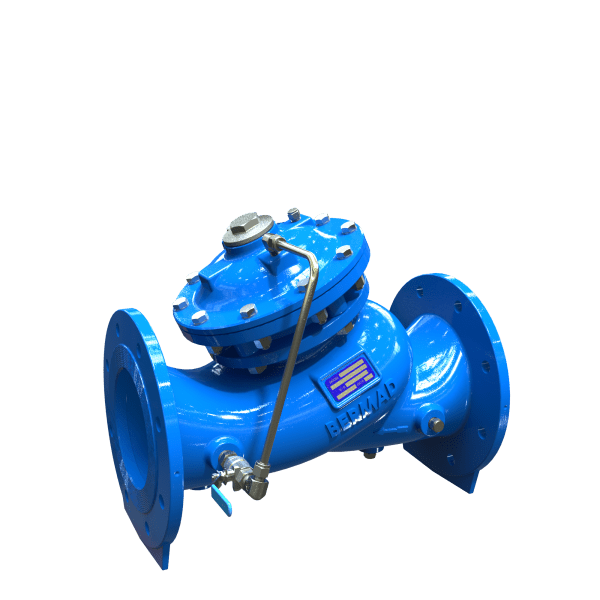

Válvula Redutora de Pressão Proporcional BC-720-PD-P

Válvula de controle e redução de pressão acionada por diafragma, operada hidraulicamente que reduz a pressão alta a montante para uma pressão de jusante mais baixa a uma taxa fixa.
As válvulas da série BERMAD 700 são válvulas de controle estilo globo disponíveis em configurações de padrão oblíquo (Y) ou angular.

Elas contam com um corpo hidrodinâmico de passagem plena que fornece um caminho de fluxo sem obstruções, com conjunto de sede e atuador unitário de câmara dupla que pode ser removido do corpo como uma unidade integral separada.

  • Materiais de construção de alta qualidade — operação confiável, resistente e duradoura.
  • Design robusto — adequado para operação constante e intensa.
  • Manutenção em linha — manutenção e serviço rápidos e fáceis.
  • Acionado por pressão da linha – operação independente, não requer energia externa.
  • Conjunto do atuador unificado – tempo de paralisação mínimo.
  • Corpo hidrodinâmico com caminho de fluxo desobstruído – ruído e danos por cavitação mínimos.
  • Diafragma protegido – minimiza a chance de danos causados por detritos na tubulação.
  • Atuador de câmara dupla – resposta rápida a alterações do sistema sem efeito do golpe de aríete.
  • Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo.

Aplicação típica


  • "Reduz a pressão" quando a redução da pressão deve ser feita em dois ou mais estágios.
  • Diminui o potencial de níveis altos de ruído e danos por cavitação causados por altas taxas de redução.
  • Reduz a carga de pressão diferencial por meio do controle de nível ou válvulas de alívio de pressão dividindo essa carga entre duas válvulas, em vez de uma.
