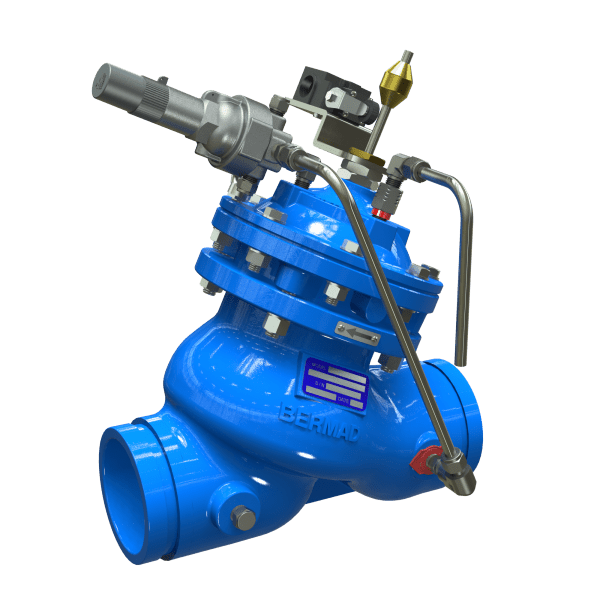

Válvula de Fechamento de Pressão Excessiva BC-794-P

Válvula de fechamento acionada por diafragma e operada hidraulicamente que fecha de modo impermeável quando a pressão de entrada aumenta acima de um valor predefinido.
Ela responde imediatamente, com precisão e alta repetibilidade, a um aumento na pressão do sistema, fechando totalmente e acionando um alarme.
As válvulas da série BERMAD 700 são válvulas de controle estilo globo disponíveis em configurações de padrão oblíquo (Y) ou angular.

Elas contam com um corpo hidrodinâmico de passagem plena que fornece um caminho de fluxo sem obstruções, com conjunto de sede e atuador unitário de câmara dupla que pode ser removido do corpo como uma unidade integral separada.

  • Materiais de construção de alta qualidade — operação confiável, resistente e duradoura.
  • Design robusto — adequado para operação constante e intensa.
  • Manutenção em linha — manutenção e serviço rápidos e fáceis.
  • Acionado por pressão da linha – operação independente, não requer energia externa.
  • Conjunto do atuador unificado – tempo de paralisação mínimo.
  • Corpo hidrodinâmico com caminho de fluxo desobstruído – ruído e danos por cavitação mínimos.
  • Diafragma protegido – minimiza a chance de danos causados por detritos na tubulação.
  • Circuito de controle bidirecional – resposta imediata e precisa a súbitas variações do sistema.
  • Piloto ajustável – ajuste e calibração de pressão de operação fáceis.
  • Indicação de falha do sistema – notificação imediata ao pessoal de manutenção.

Aplicação típica


  • Fecha para fornecer proteção contra aumento de pressão devido ao mau funcionamento da PRV.
  • Proporciona segurança para sistemas projetados com Estações Redutoras de Pressão com ramificações redundantes.
  • Onde a operação de uma válvula de alívio de pressão deve ser evitada.

  • Observação: quando fechada, a BERMAD BC-794-P expele a água para a atmosfera. Recomenda-se levar a drenagem em consideração durante o projeto e instalação.
  • Observação: a BERMAD BC-794-P deve ser usada em sistemas com ramais redundantes para impedir o fechamento total da água. Para sistemas de linha única, considere a BERMAD BC-72S-H-P ou a BERMAD BC-73Q-P
