Válvula Controlador de Bomba e de Retenção Ativa VA-632

• Operada pela pressão de linha
  □ Operação independente
  □ Não necessita de motor
  □ Vedação estanque de longo prazo

  ---

• Controlado por solenoide
  □ Fiação econômica
  □ Ampla gama de pressões e tensões
  □ Normalmente Aberta e Normalmente Fechada

  ---

• Recurso de retenção (tipo mola)
  □ Substitui válvula de retenção
  □ Fechamento mecânico à prova de falhas

  ---

• Reparo em linha – fácil manutenção


  ---

• Câmara dupla
  □ Abertura e fechamento totalmente elétricos (opção “B”)
  □ Sistema de abertura e fechamento suave
  □ Diafragma protegido

  ---

• Disco de vedação balanceado – alta capacidade de vazão


  ---

• Design flexível – Fácil inclusão de recursos

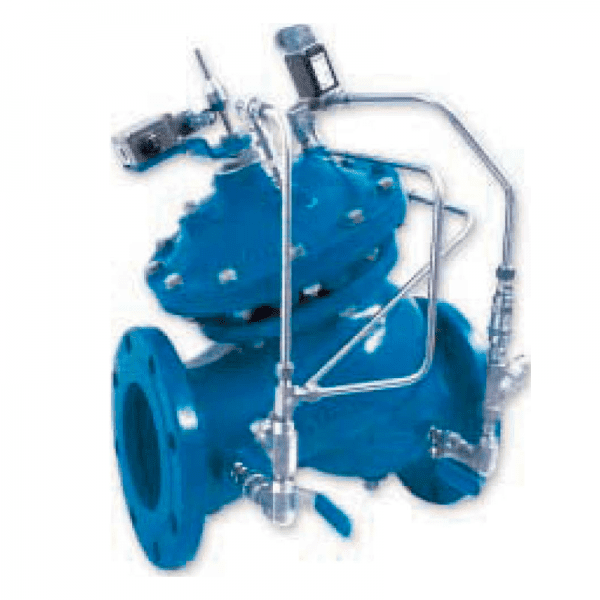

O Modelo VA-632 é uma válvula controlada por solenoide equipada com um micro switch, uma solenoide de 3 vias e duas válvulas de retenção.
O tipo normalmente fechado também está disponível.
Para válvulas de 8″ ou mais, um acelerador aumenta a velocidade de resposta da válvula.

Procedimento de Partida da Bomba

Antes de partir a bomba, a válvula é fechada hidraulicamente embora esteja eletricamente aberta. O solenoide desenergizado conecta a câmara de controle superior à saída da válvula, introduzindo pressão estática do sistema.
Conforme a bomba é inicializada, a pressão a montante da válvula se acumula e se eleva acima da pressão estática do sistema, fazendo com que as forças hidráulicas para abertura aumentem.
A pressão da câmara de controle superior é liberada para a saída da válvula através do solenoide, permitindo que a válvula se abra gradualmente.

Procedimento de Parada da Bomba

Nos sistemas de bombeamento com válvulas de retenção padrão, o comando de desligamento é emitido diretamente para a bomba, desligando-a abruptamente.
Nos sistemas com “válvulas de retenção ativas”, o comando de desligamento é emitido para o controlador eletrônico BR740-E que energiza o solenoide. Em seguida, o solenoide libera a pressão para a câmara de controle superior, fechando gradualmente a válvula principal. Conforme o botão indicador se move para baixo, ativa o micro switch, sinalizando para o controlador desligar a bomba. Depois de um retardamento pré-definido, o controlador desenergiza o solenoide e redefine o comando do micro switch, fazendo com que a bomba seja inicializada na próxima vez que receber o sinal.
A válvula permanece fechada hidraulicamente e eletricamente aberta.

Falha de Energia – Válvula de Retenção com Mola e Velocidade Zero

Caso a energia elétrica falhe durante o bombeamento, a pressão a montante imediatamente diminui fazendo com que as forças hidráulicas atuem no conjunto do diafragma e fechem para balanceamento. A mola então interrompe este balanceamento fechando a válvula antes que a vazão possa mudar de direção. Depois que a válvula principal se fecha, a válvula de retenção faz com que a pressão a jusante entre na câmara de controle superior enquanto a válvula de retenção a retém, reconfigurando a válvula principal para um novo processo de partida da bomba.
