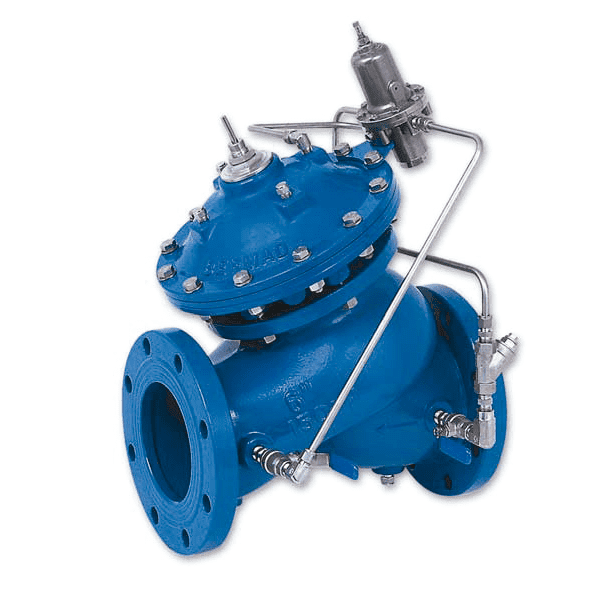

Válvula de Alívio e Sustentadora de Pressão VA-611

A Válvula de Alívio/Sustentadora de Pressão do modelo VA-611 é uma válvula de controle hidráulica acionada por diafragma que pode atender ambas as funções. Quando instalada em linha, sustenta o ajuste mínimo da pressão a montante, independentemente de flutuação na vazão ou de variação na pressão a jusante. Quando instalada como válvula de circulação, alivia o excesso de pressão na tubulação ao ultrapassar o valor do ajuste.

Recursos e benefícios do produto
  • Operado pela pressão da linha – operação independente
  • Disco de vedação balanceado – alta capacidade de alívio de pressão
  • Reparo em linha – fácil manutenção
  • Design em câmara dupla
  • Válvula de reação moderada
  • Diafragma protegido
  • Design flexível – fácil adição de características
  • Variedade de acessórios – combinação perfeita com a função de uso
  • Corpo amplo em “Y” – perda de pressão minimizada
  • Fluxo semireto – fluxo linear
  • Assento elevado em aço inoxidável – resistente a danos provocados pela cavitação
  • Sem obstáculos, passagem plena – segurança absoluta
  • V-Port – estabilidade em fluxos reduzidos
Aplicações típicas do produto

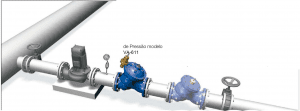

Sobrecarga da Bomba e Proteção da Cavitação O modelo VA-611 sustenta a pressão de descarga da bomba, evitando sobrecarga da bomba e danos provocados pela cavitação causados pela demanda excessiva. Ao conectar a tubulação de detecção do piloto à sucção da bomba, o Modelo VA-611 transforma-se no modelo 611-R, que sustenta a pressão de sucção da bomba. Quando os regimes de pressão de sucção variam, o Modelo 736 será necessário para limitar a vazão da bomba por sustentação da sua pressão diferencial.

Downloads

Related Products

Válvula de Alívio/Sustentadora de Pressão

Modelo 730-55

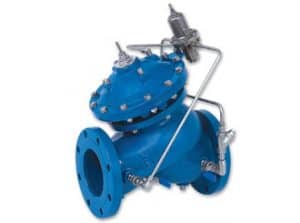

Válvula de Alívio/Sustentadora de Pressão

IR WW-730

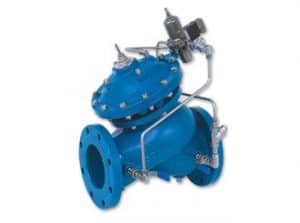

Válvula de Alívio/Sustentadora de Pressão
