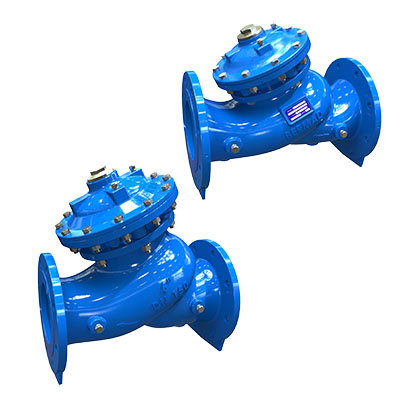

סדרה 700 – מגוף בסיסי WW-705/700

מגופי סדרת סיגמה 700 EN/ES של ברמד הינם מגופים הידראוליים אלכסוניים, דו-נפחיים, בעלי מפעיל אחוד שניתן לפרקו מהמגוף כיחידה אינטגרלית אחת ובכך מציגים עמידות גבוהה לתנאי קוויטציה ויכולת העברת ספיקות גבוהה. הגוף ההידרו-דינמי של המגופים מתוכנן לזרימה חלקה ללא הפרעות, ולכן מאפשר ויסות מצוין ויעיל, עם מינימום רעשי שניקה וויברציות, עבור יישומים שבהם קיים לחץ הפרשי גבוה. מגופי סדרת סיגמה 700 EN/ES ניתנים להזמנה בכל תקני האוגנים המקובלים. מעבר המים המלא של מגופי סיגמה 700 EN מאפשר העברת ספיקות יוצאת מהכלל, מקטין את עליות האנרגיה ומביא לניצול משאבים יעיל. מגופי סיגמה 700 ES מתוכננים בעיקר לישומי בקרה בעלי טווח רחב של מהירויות זרימה בצנרת, שעבורם נדרשת רמת ביצועים גבוהה במיוחד.

תכונות ויתרונות

מפעיל דו-נפחי

  • מכלול המפעיל ניתן לפרוק מגוף המגוף כיחידה אחודה אחת.
  • הסבה קלה בשטח, הלוך וחזור, בין מפעיל חד-נפחי למפעיל דו-נפחי.

גוף רחב בתצורה אלכסונית (Y)

  • מבנה הידרו-דינמי לזרימה יעילה, הפסד עומד מינימלי ועמידות גבוהה לתנאי קוויטציה.
  • חתך זרימה חופשי מהפרעות: ללא צלעות או מובילים, המאפשר ספיקה הגדולה ב-25% ממגופי גלוב סטנדרטיים מקבילים.

מכלול הדיאפרגמה

  • המבנה המוקשח, השטוח והגמיש של הדיאפרגמה תמוך במרב שטחו.
  • הכוחות הפועלים על הדיאפרגמה מוגבלים רק לכח המתיחה המופעל על השטח הפעיל של הדיאפרגמה.
  • הדיאפרגמה מוגנת מפגיעת אבנים, חלקי עץ ושאר גופים זרים ע”י אוגן ביניים.

המגופים מתאימים לכל סוגי הפיקוד: הידראולי, חשמלי ופניאומאטי.

למגופים פיקוד עצמאי שאינו תלוי בלחץ פיקוד חיצוני.

תחום רחב של אפשרויות:

  • זרימה חד כיוונית או דו כיוונית
  • אפשרות לסגר מסוג V-Port
  • כלוב קוויטציה (רגיל או כפול)
  • אפשרות לאינדיקטור ויזואלי של מצב הפתיחה
