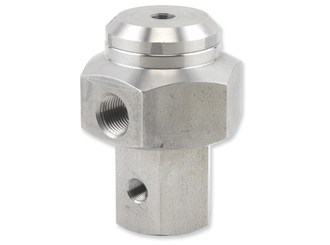

מאיץ תלת-דרכי HRV-3

דגם HRV-3 משמש כדי להעביר ולהגביר פקודות הידראוליות, דבר שמאיץ במידה משמעותית את הפתיחה והסגירה של מגופים בקטרים גדולים. בתגובה למצב הלחץ בנפח הפיקוד שלו, דגם HRV-3 מכוון את הזרימה והלחץ בין יציאותיו באופן הבא: בתגובה ללחץ המופעל על נפח הפיקוד שלו, דגם HRV-3 מחבר בין יציאה ''0'' ליציאה ''2'' . בתגובה ללחץ שנפרק מנפח הפיקוד שלו, דגם HRV-3 מחבר בין יציאה ''2'' ליציאה ''1''. לחץ הקו מופעל על נפח הפיקוד של דגם HRV-3 דרך סולנואיד או מכשיר אחר.

תכונות ויתרונות

חומרי
הגוף והמכסה

  •  פליז מצופה ניקל
  •  פלדת אל-חלד 316

אלסטומרים

  •  NBR

חלקים רטובים

  •  פליז ופלדת אל-חלד
  •  פלדת אל-חלד 316

נחיר

  •  9 מ”מ / 3/8”

דרג לחץ

  •  21 bar (300 psi)

גורם זרימה
סגירה: יציאות 0 ל-2 ו-1 ל-2: Kv 1.2 ‏(Cv 1.4)
פתיחה: יציאות 2 ל-1 ו-2 ל-0: Kv 1.0 ‏(Cv 1.2)
חיבורי קצה

  •  ‎3/8” NPT
