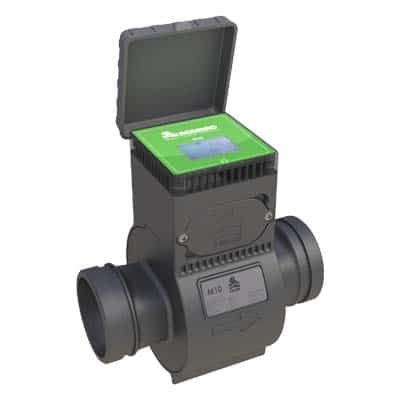

מדי ספיקה אלקטרומגנטיים IR-M10

סדרת מדי הספיקה – M10 מייצגת את מיטב מוצרי חברת ברמד בתחום יישומי השליטה והבקרה על מערכות מים בקטרים DN50 ועד DN150 .רכיבי החיישן החדשניים מאפשרים ספיקה גבוהה באופן משמעותי של הנוזל בחיישן ורמת דיוק גבוהה של קריאת אותות האלקטרודות עבור טווח רחב מאוד של תחום המדידה תוך שמירה על משקל מינימאלי והתקנה קומפקטית. ביצועים אלו מאפשרים מדידת ספיקות נמוכות בצורה מדויקת ויציבה גם בהתקנות בעייתיות בהן הנוזל מכיל מוצקים מרחפים. המדידה בסדרת מדים מחורצים אלו מבוססת על עקרון פרדיי, בו מוליך החולף בשדה מגנטי מייצר פוטנציאל חשמלי האנכי לשדה המגנטי. בצד העליון והתחתון של צינור הזרימה, הבנוי מפוליאמיד מחוזק מותקנים שני סלילים. הזרם החשמלי הזורם בסלילים אלו משרה באלקטרודות הפרש פוטנציאלים היחסי למהירות הספיקה בחיישן. במטרה לאפשר את קריאת הפרש הפוטנציאלים הזה גם בספיקות נמוכות מאוד, פנים צינור הזרימה מבודד חשמלית כך שהנוזל הזורם בחיישן אינו בא במגע עם חומרי המבנה של הצינור או האוגנים. המתמר של מד הספיקה מספק את הזרם לסלילים, קורא את הפרש הפוטנציאלים, מעבד את האותות, מחשב את הספיקה ומנהל את סוגי התקשורת השונים. המד כולו מוגן בתקן IP68 כך שניתן להציבו באופן קבוע מתחת למים עד לעומק 1.5 מטר.
