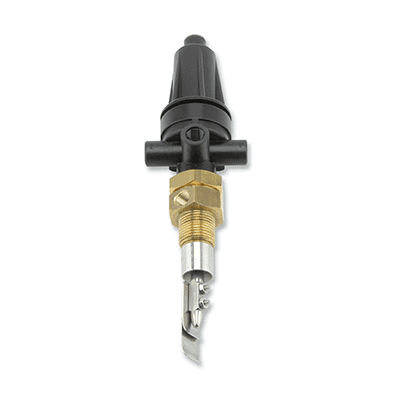

נווט קצב זרימה תלת-דרכי עם לשונית PC-70-X-P
נווט תלת-דרכי זה מספק למגוף תכונת בקרת ספיקה בשילוב עם מצב פתוח לחלוטין, כל עוד הביקוש נמוך מהערך המכויל. זהו נווט מסוג פעולה ישירה, המופעל על ידי לשונית הממוקמת בתוך הזרם. אם הביקוש עולה מעל הערך המכויל, הכוח הדינאמי של הזרימה הגוברת מניע את הלשונית, ותנועה זו דוחפת את לולאת הנווט כלפי הכוח המופעל ע''י הקפיץ. הדבר מביא לזרימת מים מבוקרת לנפח הפיקוד, וכך גורם למגוף הראשי להיסגר בהדרגה, ומגביל את זרימת המערכת לערך המכויל בנווט. כאשר הביקוש יורד מתחת לערך המכויל, הכוח המופעל ע''י הקפיץ דוחף את לולאת הנווט כנגד כוח הזרימה הדינאמי הפוחת המופעל על הלשונית, שלפיכך חוזרת למצב אנכי. פעולה זו פורקת את לחץ המים מנפח הפיקוד, וכך גורם לפתיחה מלאה של המגוף הראשי וממזער את הפסד העומד של המגוף.
