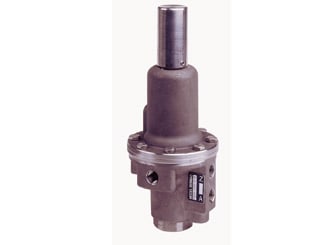

מגוף פריקה מופעל בלחץ (PORV) דגם PORV-A
מגוף PORV-A הינו מגוף פיקוד פתח/סגור מסוג פעולה ישירה, מופעל דיאפרגמה מגיבה ללחץ השואפת לאיזון מול הכוח הטעון בקפיץ. מגוף PORV-A מוחזק במצב סגור על ידי לחץ פנאומטי או הידראולי, המורגש בנפח הפיקוד שלו (מתחת לדיאפרגמה). המגוף נפתח בתגובה לירידת לחץ בקו הנווט הרטוב/היבש אל מתחת לנקודה המכוילת, ו/או בתגובה ללחץ המנוקז מנפח הפיקוד שלו על ידי סולנואיד או התקן שחרור אחר. מגוף PORV-A מאושר לתקן UL כאשר הוא מותקן כחלק מלולאת הפיקוד של מגופי הצפה מאושרים לתקן UL.
חומרים
גוף
- פלדת אל-חלד 316 ASTM A351 Grade CF8M
- פליז מחושל
- ניקל אלומיניום ברונזה ASTM B148 C95800
קפיצים
- פלדת אל-חלד
אלסטומרים
- NBR
חלקים רטובים
- פלדת אל-חלד 303 ופליז (סטנדרטי)
- פלדת אל-חלד 316
- מונל 400 (נתך ניקל)
- הסטאלוי (Hastalloy) עמיד לקורוזיה C-276
נחיר
- 9 מ”מ
כוונון לחץ
המגוף נפתח כאשר הלחץ בקו הנווט יורד מתחת לערך המכויל
- הגדרת מפעל סטנדרטית: 3.5 בר
- טווח כיול: 0.5-8 בר
דרג לחץ
- 21 bar (300 psi)
טמפרטורה
- מים בטמפרטורה של עד 80 מעלות צלזיוס
גורם ספיקה
- KV:1.0 (CV:1.2)
חיבורים
- ¼” NPT
אישורים(1)
- אישור תקן UL
