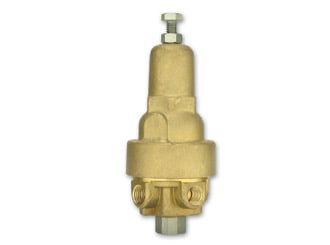

מגוף נווט פורק לחץ מהיר דגם PC-3Q

מגוף נווט זה משלב את כל הפונקציות העיקריות של מעגל פיקוד דו-דרכי במכלול אחד. מגוף פעולה ישירה מופעל דיאפרגמה מגיבה ללחץ השואפת לאיזון מול הכוח הטעון בקפיץ. הנווט נפתח עם עליית לחץ המעלה אל מעל הרמה המכוילת. הגבלה אינטגרלית פועלת כמגוף החלקה המגביל את זרימת המעלה, מאפשר סגירה חלקה ומפשט את מעגל הפיקוד.

תכונות ויתרונות

תכונות:

  •  הגבלה פנימית

יישום

  •  מגוף פריקת לחץ בקטרים של 1½-4”

מפרט טכני
דירוג לחץ: 16 בר
טמפרטורת עבודה: מים עד 80 מעלות צלזיוס
גורם זרימה: Kv 0.75 (Cv 0.88)
חומרים סטנדרטיים:
גוף ומכסה:
פליז
אלסטומרים: NBR ‏(Buna N)
חומרי פנים: פלדת אל-חלד ופליז
קפיץ: פלדה מגולוונת.
חומרים אופציונליים:
חלקי מתכת:
פלדת אל-חלד
