מצוף אנכי דו-מפלסי ארבע-דרכי #66

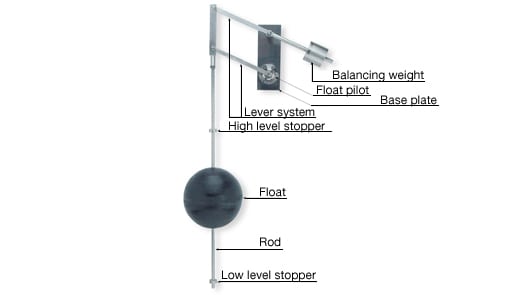

זהו מצוף מאונך ארבע-דרכי, דו-מפלסי מסוג ''מצב אחרון'' המופעל על ידי מצוף המחליק לאורך מכלול המוט כדי למשוך אותו כלפי מטה או מציף אותו מעלה, וכך משנה את מצב נווט המצוף. כאשר המצוף נמצא בין המעצורים המתכווננים במפלס הגבוה ובמפלס הנמוך, המגוף הראשי נותר במצבו האחרון. נווט המצוף מכוון את הזרימה והלחץ בין יציאותיו:

  • כאשר המצוף דוחף את המעצור העליון כלפי מעלה, הוא מחבר את יציאה ''P'' ל-''C1'' ויציאה ''C2'' ל-''V''.
  • כאשר המצוף מושך את המעצור התחתון כלפי מטה, הוא מחבר את יציאה ''P'' ל-''C2'' ויציאה ''C1'' ל-''V''.
יש לאזן את המוט הניתן להארכה בעזרת משקולות נגד המותקנות על מערכת הידית בהתאם לאורך המוט וללחץ המערכת.
