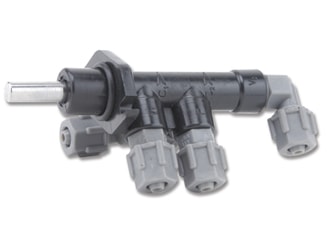

קוצב מים אוטומטי לסגירה סדרתית דגם 5W-SSOP

מגוף נווט סגירה חמש-דרכי זה הינו מגוף נווט בעל קפיץ חוזר המופעל בעזרת מדף, אשר בתגובה לדחיפת סליל כנגד הקפיץ, מעביר לחץ וזרימה בין יציאותיו:

•  במצב הכן, סליל SSOP נדחף למצב סגור, ובכך מחבר הידראולית את היציאה ''P'' ליציאה ''C2'' ‏ואת ''C1'' ל-''V1''.

•  במצב רגיל, סליל SSOP מוחזר על ידי פעולת הקפיץ, ומחבר הידראולית את היציאה ''P'' ל- ''C1'' ואת ''C2'' ל-''V2''.

על ידי סיבוב ידני של ידית הכיול של קוצב המים האוטומטי, המדף מופעל לדחיפת הסליל. לאחר אספקת כמות המים הקבועה מראש, המדף מחליק לחריץ במנגנון ראש המערכת המסתובב, ומאפשר לסליל לחזור למצב רגיל.
